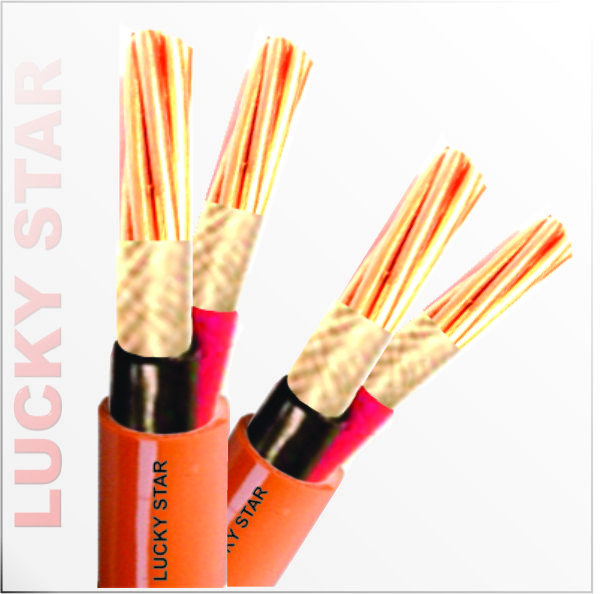

FRXH 2C 90oC 600/1000V IEC 60502-1

Tiêu chuẩn/ Standard :	Cấu trúc/ Construction : IEC 60502-1 Chống cháy/ Circuit integgrity : IEC 60331-21; BS 6387 cat. C, W, Z Chống lan truyền/ Flame propagation: IEC 60332-1-2; IEC 60332-3-24 Cat. C Thải khí acid/ Acid gas emission : IEC 60754-2 Sinh khói/ Smoke emission : IEC 61034-2
Cấu trúc/ Construction :	CU/MICA/XLPE/LSZH - 2C
Điện áp/ Voltage (Uo/U):	0.6/1.0KV
Ruột dẫn/ Conductor :	TCVN 6612/ IEC 60228 Sợi đồng tròn cấp 2, ruột dẫn ép chặt hoặc không Annealed copper wire class 2, conductor compacted or not
Cách điện- vỏ/ Insulation-sheath :	XLPE - LSZH (Low Smoke Zero Halogen)
Chống cháy:	Giáp băng mica chống cháy, chịu nhiệt 950 - 1000°C
Nhận biết cáp:	Cách điện: Màu tự nhiên kẻ sọc đỏ, xanh dương; Vỏ bọc: Màu cam
Đặc tính:	Nhiệt độ ruột dẫn lớn nhất: +90°C Chịu lửa ở +950°C trong 3 giờ; Điện áp thử AC: 3.5kv trong 5 phút
Ứng dụng:	Cáp chống cháy dùng để duy trì nguồn điện trong suốt quá trình cháy. Lắp đặt cố định tại các công trình điện như: nhà ga, sân bay, hệ thống chữa cháy, thang máy, bệnh viện, …
Mica tape fire barrier:	Fire grade from 950°C - 1000°C
Cable identification:	Insulation: Nature colour with stripe red, blue Sheath colour: Orange or as per order
Characteristics:	Max conductor temperature: +90°C Fire at +950°C for in 3 hours; Test voltage AC: 3.5kv for 5 minutes
Application:	Fire resistant cable are used to maintain the power supply to equipment systems during fire. It is used for fixed installation in public utility works such as station, airport, building, fire alarm system, elevator, tunnel, hospital,...

Mã sản phẩm	Tiết diện danh định	Quy cách ruột dẫn	Dày cách điện	Dày băng mica	Dày vỏ	Đ.kính ngoài gần đúng	Điện trở DC của ruột dẫn ở 20^oC	Dòng định mức TKK ở 40°C	Khối lượng gần đúng
Product code	Nominal Area	Conductor structure	Insulation thickness	Mica taping thickness	Sheath thickness	Approx. Overral Dia.	Max. DC resistance at 20°C	Current rating in free air at 40°C	Approx. Weight
-	mm2	No/mm	mm	mm	mm	mm	Ohm/km	A	kg/km
2C - CU/MICA/XLPE/LSZH - 90°C - 0.6/1.0KV - IEC 60502-1
FR-XH 2x1.5	1.5	7/0.52	0.70	0.12	1.80	9.72	12.1000	24	133
FR-XH 2x2.5	2.5	7/0.67	0.70	0.12	1.80	10.62	7.4100	33	170
FR-XH 2x4.0	4.0	7/0.85	0.70	0.12	1.80	11.70	4.6100	44	221
FR-XH 2x6.0	6.0	7/1.04	0.70	0.12	1.80	12.84	3.0800	57	285
FR-XH 2x10	10	7/1.35	0.70	0.12	1.80	14.70	1.8300	78	366
FR-XH 2x16	16	7/1.70	0.70	0.12	1.80	16.80	1.1500	105	518
FR-XH 2x25	25	7	0.90	0.12	1.80	19.40	0.7270	135	626
FR-XH 2x35	35	7	0.90	0.12	1.80	21.60	0.5240	168	838
FR-XH 2x50	50	19	1.00	0.12	1.80	24.40	0.3870	212	1166
FR-XH 2x70	70	19	1.10	0.15	1.90	28.20	0.2680	263	1626
FR-XH 2x95	95	19	1.10	0.15	2.00	32.00	0.1930	321	2182
FR-XH 2x120	120	37	1.20	0.15	2.10	35.40	0.1530	373	2769
FR-XH 2x150	150	37	1.40	0.15	2.20	39.60	0.1240	431	3468
FR-XH 2x185	185	37	1.60	0.15	2.40	44.20	0.0991	493	4377
FR-XH 2x240	240	61	1.70	0.15	2.60	49.40	0.0754	584	5598
